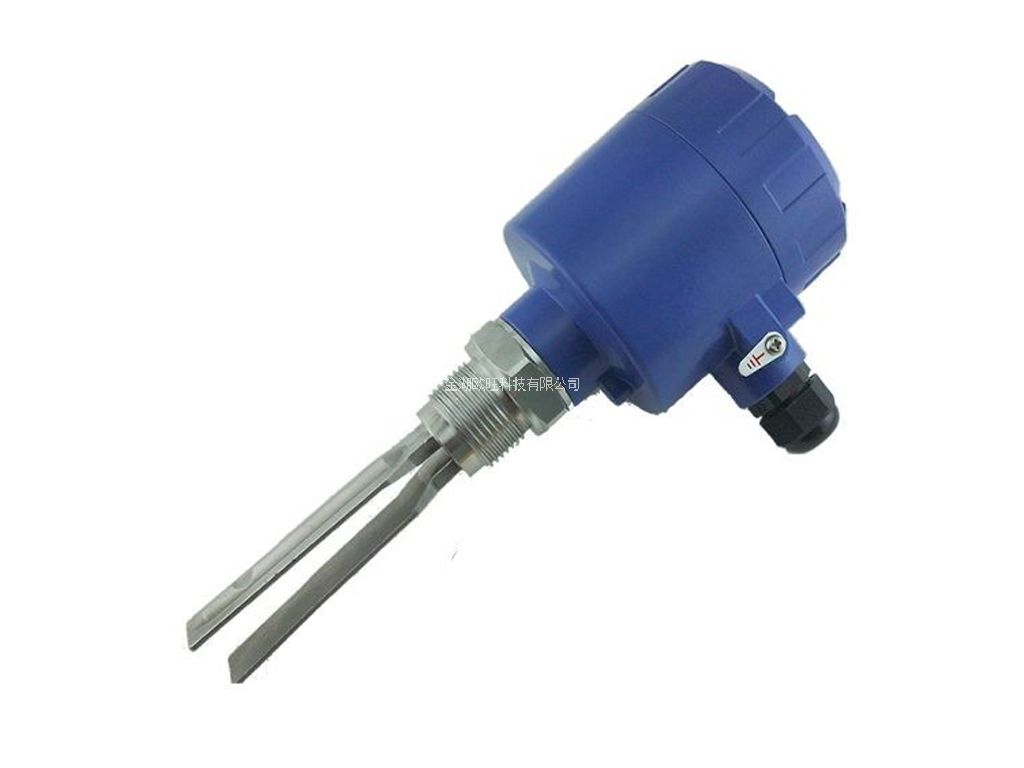

OW-YC100音叉式液位限位開關是一種通用型的物位限位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化， 這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位限位開關不受介質電參數以及湍流、攪動、氣泡、 振動等因素的影響，無活動部件，因此無需維護和調整，是復雜工況下物位開
關的理想選擇。

產品特點
適應性強：被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、　　
氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經
安裝投運便不需要維護。
不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論
測量何種液體都不需現場調校

典型應用對象
◆自來水、礦泉水 、汽柴油                  ◆可產生氣體的液體
◆紙漿、膠水、染料 、化工                  ◆啤酒、啤酒發酵劑、飲料
◆廢水、泥漿、酸、堿溶液                   ◆流動性好的固體粉料、小顆粒

主要技術指標
◇供電電壓：  DC 24V或AC 220V
◇工作溫度:   叉體  -40～180℃
儀表  -30～70℃
◇工作壓力：  小于2Mpa
◇介質密度：  @低 0.6g/cm3
◇叉體長度:   100mm(用戶可定制,延長)
◇輸出方式:   繼電器輸出（AC220V/3A,DC 30V/3A）
◇防爆標志：  dⅡBT4
◇功    耗:    1W
◇安裝接頭：  1"NPT
◇電氣接口：  3/4"
◇外形尺寸：  見右圖。



OW-YC100	音叉式液位開關
	1	24VDC								供電方式
	2	220VAC
		B	標準型							基本類型
		Q	小巧型（只有24VDC供電）
		R	柔性連接（分體）
		G	高溫型0-200℃
		B	防爆型（B為隔爆型）
			0	常壓						過程壓力 （MPa）
			1	0~2
				0	螺紋1”NPT連接					過程接口
				1	法蘭連接
				2	卡箍衛生型
					A	液體（默認）				測量對象
					B	固體
					C	固體、液體界面
						0	不防靜電			靜   電
						1	防靜電
							L	如：插入深度		叉體長度
								XX	如具體介質	其他選項
