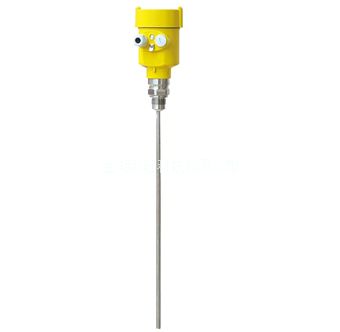

OW-DLD102導波雷達物位計采用了100MHz～1.8GHz的發射頻率，不銹鋼桿式探頭，安裝方式有螺紋或者法蘭。測量對象為一般液體，@大量程為6米。
       OW-DLD102導波雷達物位計是我公司生產的采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，采用世界上先進的大規模集成電路，將雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠、精度高等特點。
一、工作原理：
       導波雷達物位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。從而計算出探測組件頂部被測介質表面的距離，被測容器總高度是已知數，進一步可得出介質的物位高度。
二、主要特點：
       導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
三、技術參數:
1.測量對象：一般液體與固體顆粒狀物料
2.測量范圍: 0～6m；
3.過程連接: G1-1/2，NPT1-1/2法蘭:DN50，DN80，DN100，DN150
4.介質溫度：-40～250℃；
5.過程壓力: -0.1～2.0MPa；
6.工作頻率: 100MHz～1.8GHz；
7.測量精度: ±10mm；
8.分辨率: 1mm；
9.采樣: 回波采樣54次/s；
10.輸出電流信號:4～20mA+ HART通訊協議；
11.電源: 24VDC(±10%)紋波電壓:1Vpp；
12.耗電量: max22.5mA ；
13.外殼防護等級:IP68；
14.防爆等級:EXiaIICT6 ；
15.兩線制接線:儀表供電和信號輸出共用一根兩芯電纜；
16.電纜入口:M20×1.5(電纜直徑5～9mm)

產品選型表：

DLD	101	纜式探頭									探頭形式
	102	單杠式探頭
	103	雙桿式（纜式）探頭
	104	高溫桿式探頭
	105	襯四氟桿式探頭
	106	同軸導波管探頭
		P	標準型（非防爆）								防爆
		I	本安型（Exia II CT6）
		F	隔爆型（Exd II CT6）
			1	螺紋G1-1/2″							連接方式
			2	螺紋1-1/2″NPT
			3	法蘭DN50 PN1.6（HG2094-97）
			4	法蘭DN50 PN1.6（HG2094-97）
			5	法蘭DN50 PN1.6（HG2094-97）
			6	法蘭DN50 PN1.6（HG2094-97）
				1	鋁						外殼材質
				2	不銹鋼
					□	（mm）					探頭量程長度
						0	常壓				工作壓力
						1	1.6 MPa
						2	2.5 MPa
						3	4.0 MPa
							M	普通-40~150℃			工作溫度
							H	高溫-40~230℃
							G	超高溫-40~350℃
								Y	帶		編程器
								N	不帶
									1	兩線制DC24V 4~20mA/HART	接線方式
									2	三線制DC24V 4~20mA
DLD											備注
